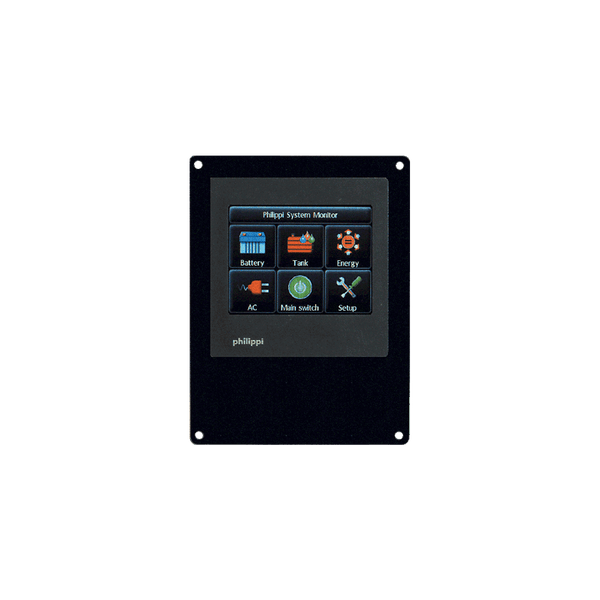

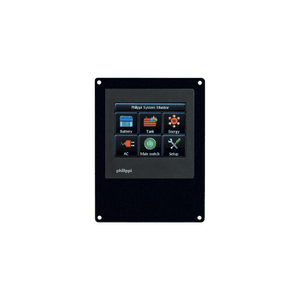

Die Schalttafel STV 100 PSM ist eine Nachrüstlösung von Philippi für Bordnetze mit einem Schaltpanel der Serie 100 (z. B. STV 108 oder STV 110), bei der der System-Monitor PSM2 als eigenständige Einheit ergänzt wird, um Batterie und Bordnetz zentral zu überwachen.

  • Nachrüsten statt komplett neu kaufen: der PSM2 ergänzt Ihr bestehendes Serie-100-Panel, statt es zu ersetzen
  • Zentrale Anzeige von Spannung, Ladezustand und Bordnetzstatus an einem Ort, ablesbar über ein farbiges Touch-Display
  • Kompakte Bauform, passend zum Design der Serie-100-Schalttafeln
  • Geringer Stromverbrauch im Stand-by (Display abgedunkelt), damit belastet der Monitor selbst schwache Bordnetze kaum

Wer bereits ein einfaches Schaltpanel der Serie 100 besitzt und eine zentrale Überwachung nachrüsten möchte, statt das ganze Panel zu tauschen, ergänzt es mit dem Philippi System-Monitor PSM2 als separatem Anzeigeelement. Der PSM2 bindet sich über das P-Bus-Netzwerk (M12-Steckverbinder, NMEA2000-kompatibel) in das Energiemanagement ein und überwacht Batterie und Bordnetz der Schalttafel STV 100 PSM zentral über ein farbiges Touch-Display. Die P-Bus-Komponenten sind nicht im Lieferumfang enthalten und werden separat bestellt. Entwickelt und gefertigt in Deutschland.

Merkmal Wert
Funktion System-Monitor PSM2 für Schalttafeln der Serie 100
Überwachung Batterie und Bordnetz im P-Bus-System
Versorgungsspannung DC 8–32 V
Stromaufnahme PSM2 ca. 100 mA bei 12 V und voller Displaybeleuchtung, ca. 5 mA bei 12 V im Stand-by (Beleuchtung aus)
Display farbiges Touch-Display
Anschluss P-Bus-Netzwerk über M12-Steckverbinder (NMEA2000-kompatibel)
Abmessungen PSM2 105 x 105 x 40 mm, Einbauausschnitt 88 x 88 mm, Mindesteinbautiefe 40 mm
Abmessungen Schalttafel STV 100 PSM B 110 x H 145 x T 40 mm
Artikel-Nr. SKU 020000101

Die Schalttafel STV 100 PSM ergänzt bestehende Verteiler der Serie 100 und ist mit dem P-Bus-System von Philippi kompatibel. P-Bus-Komponenten wie Sensoren und Shunts sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.

Kann ich den PSM2 zu meinem bestehenden Panel ergänzen, statt es zu ersetzen?

Ja, der PSM2 ist eine eigenständige Einheit, die sich neben Ihrem vorhandenen Serie-100-Panel installieren lässt.

Sind P-Bus-Komponenten im Lieferumfang enthalten?

Nein, diese müssen separat bestellt werden.

Wie viel Strom verbraucht der PSM2 im Betrieb?

Bei voller Displaybeleuchtung nimmt der PSM2 laut Herstellerangabe ca. 100 mA bei 12 V auf, im Stand-by mit abgedunkeltem Display nur ca. 5 mA bei 12 V.

Bei Fragen zur Kompatibilität mit Ihrem bestehenden Serie-100-Panel beraten wir Sie gerne.

Abmessungen
Breite: 18
Länge: 19
Höhe: 13
⭳ Downloads

Deutsche Downloads

philippi System-Monitor PSM2 für Schalttafeln der Serie 100
Schalttafel STV 100 PSM
€389,00
€389,00

Highlights

Einfacher Anschluss

Die Schalttafeln sind komplett vorverdrahtet. Es müssen lediglich die
Zuleitung sowie die Verbraucher über 6,3-mm-Flachsteckhülsen auf der
Rückseite angeschlossen werden. Eine zusätzliche Minus-Leitung versorgt
die stromsparenden Leuchtdioden (4 mA bei 12 V) und lässt diese bei
aktiviertem Stromkreis aufleuchten. Ein Beschriftungsbogen »STKZ« mit
selbstklebenden Beschriftungsschildern ist im Lieferumfang enthalten.

Technik, die Bestand hat

Bei unseren Paneelen setzen wir bewusst auf austauschbare, mechanische Schutzschalter – für maximale Zuverlässigkeit und einfache Wartung. Dank ihres durchdachten Designs lassen sich die Komponenten schnell und unkompliziert ersetzen, was Ausfallzeiten auf ein Minimum reduziert.

Die integrierte Schutzfunktion macht zusätzliche Sicherungen überflüssig und sorgt gleichzeitig für ein hohes Maß an Sicherheit im Betrieb. Da es sich um rein mechanische Lösungen handelt, wird keinerlei zusätzliche Energie für Elektronik oder Relais benötigt – ein klarer Vorteil in puncto Effizienz und Nachhaltigkeit.

Hochwertige Verarbeitung

Unsere Aluminium-Paneele stehen für kompromisslose Qualität, modernes Design und außergewöhnliche Langlebigkeit. Gefertigt aus leichtem, hochfestem Aluminium, vereinen sie Stabilität mit eleganter Leichtigkeit – perfekt für anspruchsvolle Anwendungen.

Die exklusive Pulverbeschichtung, inspiriert von bewährten Verfahren aus dem maritimen Bereich, schützt nicht nur zuverlässig vor äußeren Einflüssen, sondern verleiht jedem Panel eine edle, charakterstarke Oberfläche. In Kombination mit unserer eigens entwickelten Farbwelt entsteht ein unverwechselbarer Look, der sich deutlich von der Masse abhebt.

Für die finale Veredelung setzen wir auf präzisen Siebdruck. Das Ergebnis: gestochen scharfe, kontrastreiche Darstellungen mit hoher Farbbrillanz und dauerhafter Sichtbarkeit – selbst bei intensiver Nutzung.

Individuelle Namensbelegung

Dem Panel liegt ein beschriftungsbogen STKZ mit selbstgklebenden beschriftungsbildern bei. Damit können sie ihr Panel nach ihren wünschen individuell beschriften . Aus 165 verschiedenen Begriffen und 6 Sprachen. Die Kleber passen passgenau in die dafür vorgesehene Öffnung. Material Selbstklebende wasserdichte Vinylfolie
