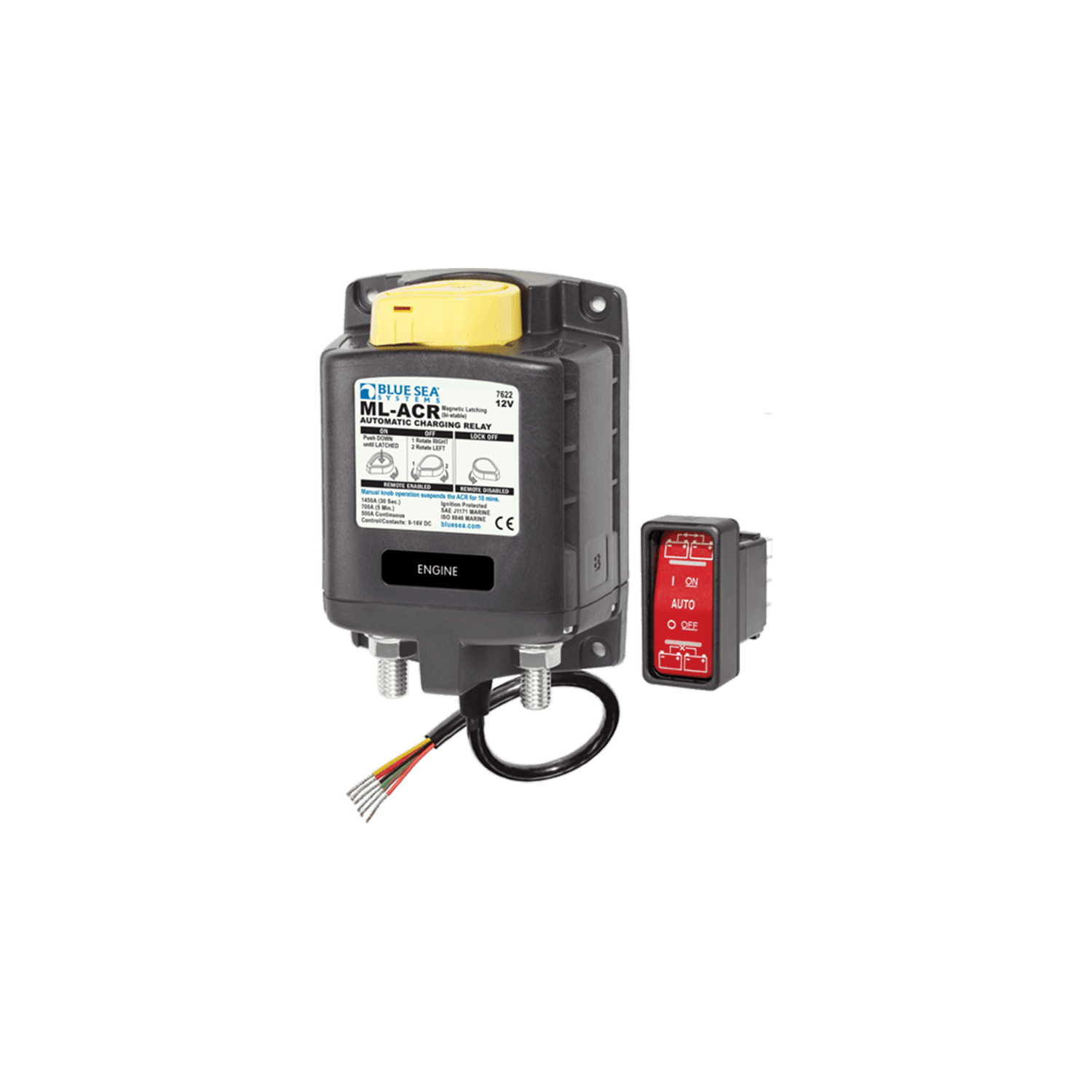

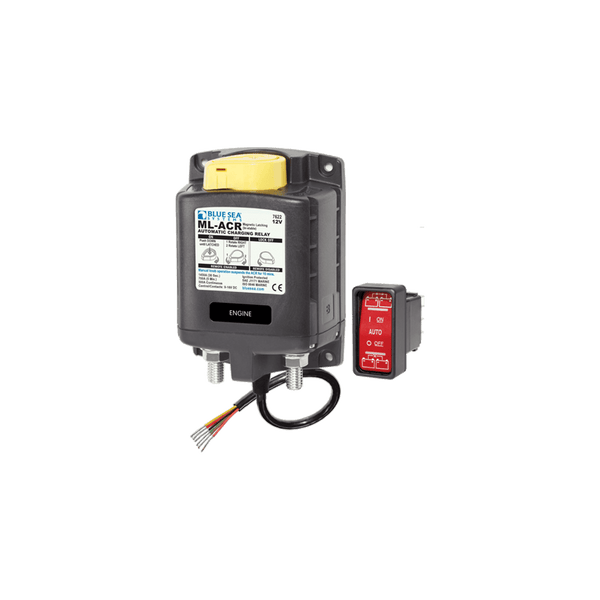

Das Trennrelais ML 500A 12V ACR mit Handbetätigung (Blue Sea Systems ML-Series ACR) entspricht in Aufbau und Leistung dem Standard-ML-ACR, verfügt zusätzlich aber über einen manuellen Handbetätigungshebel. Damit lässt sich das Relais auch ohne Bordspannung von Hand öffnen oder schließen – ein wichtiges Sicherheits- und Servicemerkmal bei der Arbeit an großen Batteriebänken.
Vorteile
- Manueller Handbetätigungshebel erlaubt Notbedienung mit oder ohne Bordspannung
- Verriegelbare AUS-Stellung (LOCKED OFF) zur sicheren Absicherung während Servicearbeiten
- Magnetische Verriegelung (Latching) sorgt auch im Automatikbetrieb für sehr geringe Stromaufnahme
- 500 A Schaltvermögen, 300 A Live-Switching bei 10.000 Schaltzyklen
- Optional konfigurierbare Start- und Motorisolierung schützen empfindliche Elektronik
- LED-Rückmeldung des Schaltzustands, Fernbedienungsschalter (Contura) im Lieferumfang
Technische Daten & Kompatibilität
- Nennspannung 12 V DC, Steuersignal über Litzenkabel
- Kombinierspannung 13,0 V (2 Min.) / 13,5 V (30 Sek.), Trennspannung 12,75 V (30 Sek.) / 12,35 V (10 Sek.)
- Unterspannungssperre 9,6 V, Überspannungssperre 16,2 V DC
- Dauerstrom bis 500 A bei 2× 4/0 AWG Verkabelung, Cranking-Strom bis 1450 A (30 Sek.)
- Anschlussbolzen 3/8"-16 (Kupfer, verzinnt)
- Schutzart IP66, zündgeschützt nach ISO 8846 und SAE J1171
Wann ist die Handbetätigung beim ML 500A ACR sinnvoll?
Immer dann, wenn große Batteriebänke gewartet werden müssen oder ein Ausfall der Bordspannung sicher überbrückt werden soll: Der Handbetätigungshebel trennt die Batteriebank auch ohne elektrische Ansteuerung zuverlässig und lässt sich für Servicearbeiten in der AUS-Stellung verriegeln.
⚠️ Sicherheitsdatenblatt unter Downloads zu finden!
