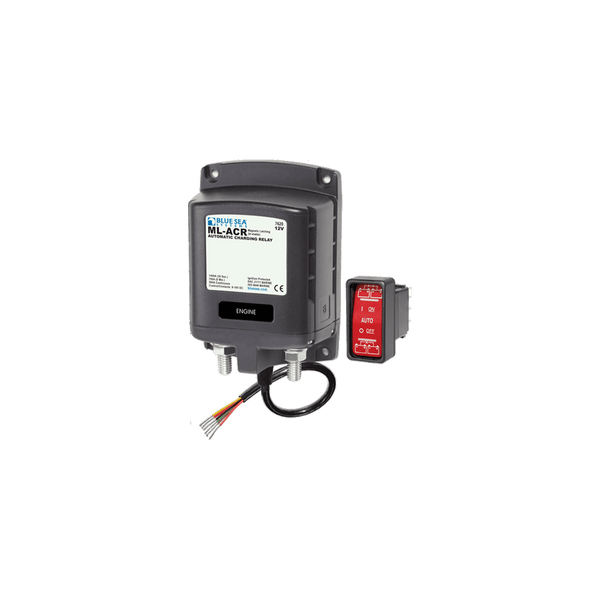

Das Trennrelais ML 500A 12V ACR (Blue Sea Systems ML-Series ACR) ist ein magnetisch verriegelndes (bistabiles) Trennrelais für hohe Ladeströme. Es verbindet zwei große Batteriebänke automatisch, sobald eine gemeinsame Lichtmaschine Ladespannung liefert, und trennt sie beim Entladen oder beim Motorstart wieder – bei sehr geringer Eigenstromaufnahme im eingeschalteten Zustand.
Vorteile
- Magnetische Verriegelung (Latching) sorgt für sehr geringe Stromaufnahme im geschlossenen Zustand
- 500 A Schaltvermögen für große Batteriebänke, 300 A Live-Switching bei 10.000 Schaltzyklen
- Optional konfigurierbare Startisolierung schützt empfindliche Elektronik während des Anlassens
- Optional konfigurierbare Motorisolierung trennt zwei laufende Motoren voneinander, falls vom Motorenhersteller gefordert
- Silberlegierte Kontakte für zuverlässiges Schalten unter Last
- LED-Rückmeldung des Schaltzustands, im Lieferumfang ist ein Fernbedienungsschalter (Contura) enthalten
Technische Daten & Kompatibilität
- Nennspannung 12 V DC, Steuersignal über Litzenkabel
- Kombinierspannung 13,0 V (2 Min.) / 13,5 V (30 Sek.), Trennspannung 12,75 V (30 Sek.) / 12,35 V (10 Sek.)
- Unterspannungssperre 9,6 V, Überspannungssperre 16,2 V DC
- Dauerstrom bis 500 A bei 2× 4/0 AWG Verkabelung, Cranking-Strom bis 1450 A (30 Sek.)
- Anschlussbolzen 3/8"-16 (Kupfer, verzinnt), keine manuelle Handbetätigung
- Schutzart IP66, zündgeschützt nach ISO 8846 und SAE J1171
Wann ist das Trennrelais ML 500A 12V ACR die richtige Wahl?
Immer dann, wenn große Batteriebänke mit hohem Ladestrombedarf – etwa in größeren Booten oder Nutzfahrzeugen – über eine gemeinsame Lichtmaschine geladen werden sollen. Die 500-A-Auslegung und die geringe Eigenstromaufnahme im Dauerbetrieb machen das ML-ACR zur bevorzugten Lösung, wenn Standardrelais mit 120 A nicht mehr ausreichen.
