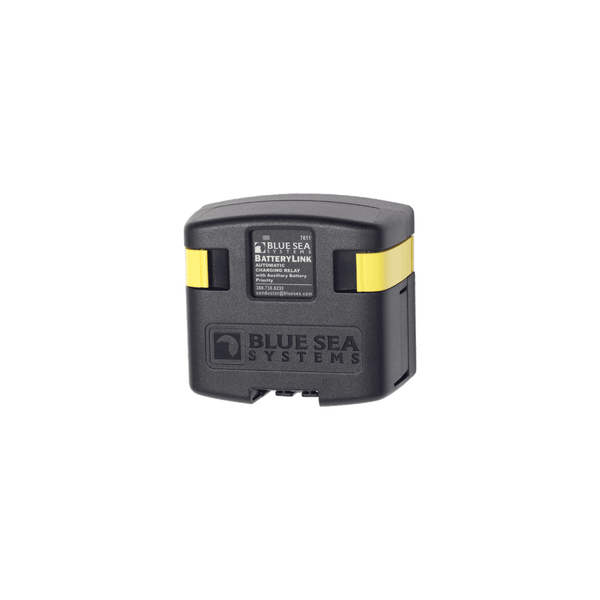

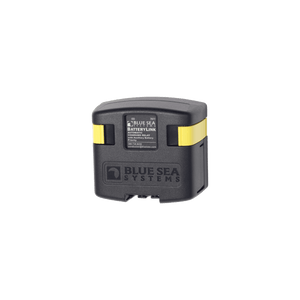

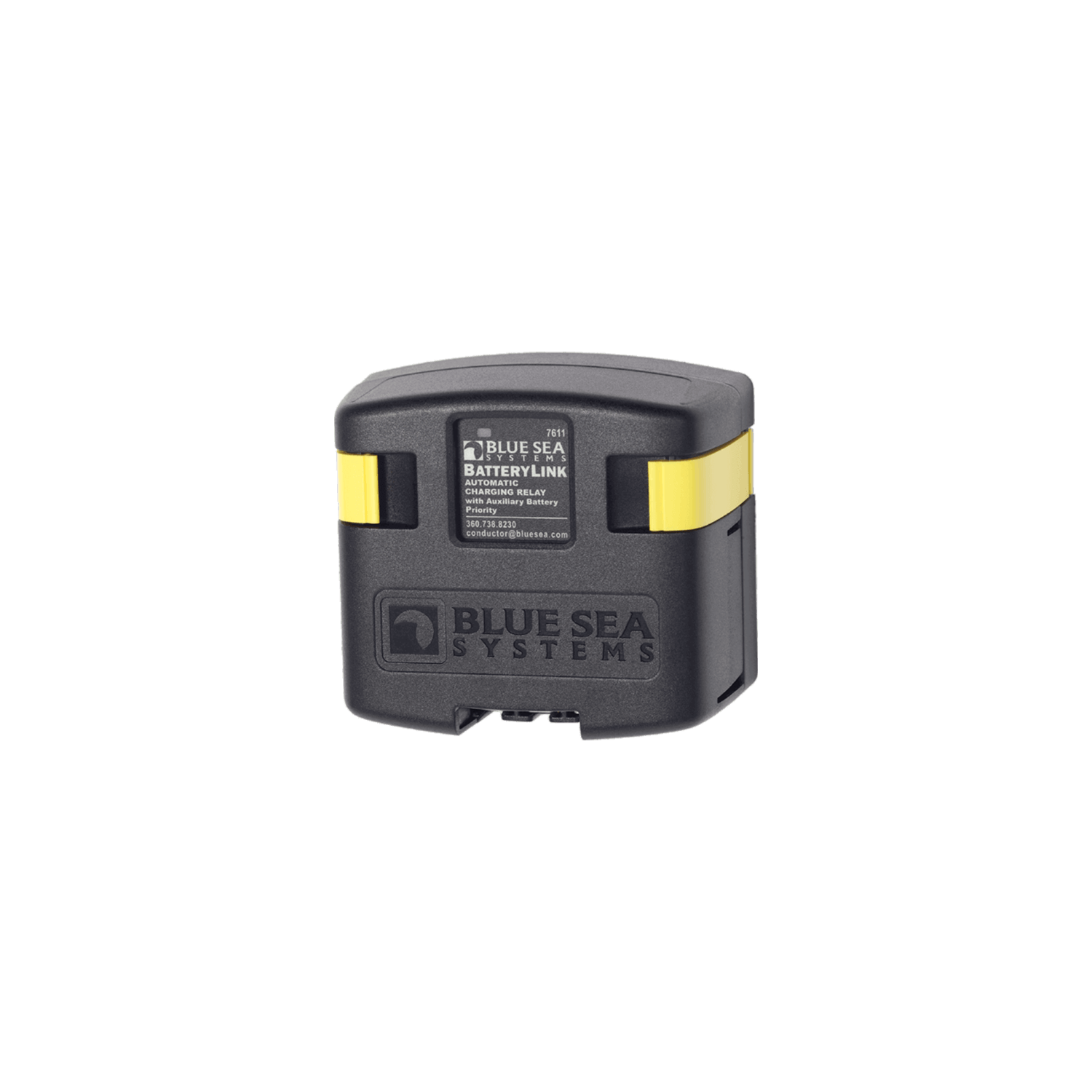

Elektronisch gesteuertes Relais zum gleichzeitigen Laden von zwei Batterien. Das ACR Trennrelais wird zwischen der ersten und der zweiten Batterie eingebaut. Das Relais bleibt offen, bis der Füllgrad einer der beiden Batterien einen vorgegebenen Spannungswert erreicht hat. Jetzt schließt das Relais und beide Batterien werden vollständig geladen. Wenn die Maschine abgeschaltet wird und die Spannung unter einen bestimmten Wert absinkt, öffnet das Relais automatisch und stellt die elektrische Trennung der Batterien sicher. Ideal geeignet, auch für den Anschluss von Lichtmaschine und Ladegerät, wenn jeweils nur ein Ausgang zur Verfügung steht. Das Relais verfügt über einen Anschluss für automatische Trennung der Batterien bei Motorstart und über einen Anschluss für eine Kontroll-LED.
Systemspannung: 12 / 24 V DC (automatische Erkennung)
Belastbarkeit maximal (<5 Min.): 210 A
Dauerstrom maximal: 120 A
Anschluss Ø: M10
Schaltschwelle schließen (30 Sek.) 13,6 / 27,2 V DC; (2 Min,) 13,0 / 26,0 V DC
Schaltschwelle trennen (10 Sek.) 12,35 / 24,7 V DC; (30 Sek.) 12,75 / 25,5 V DC
Bei überschreiten von 16,0 / 30,0 V DC öffnet das Relais automatisch
Spritzwasserdicht IP67, Maße 99 x 89 x 50 mm
⚠️Sicherheitsdatenblatt unter Downloads zu finden!
