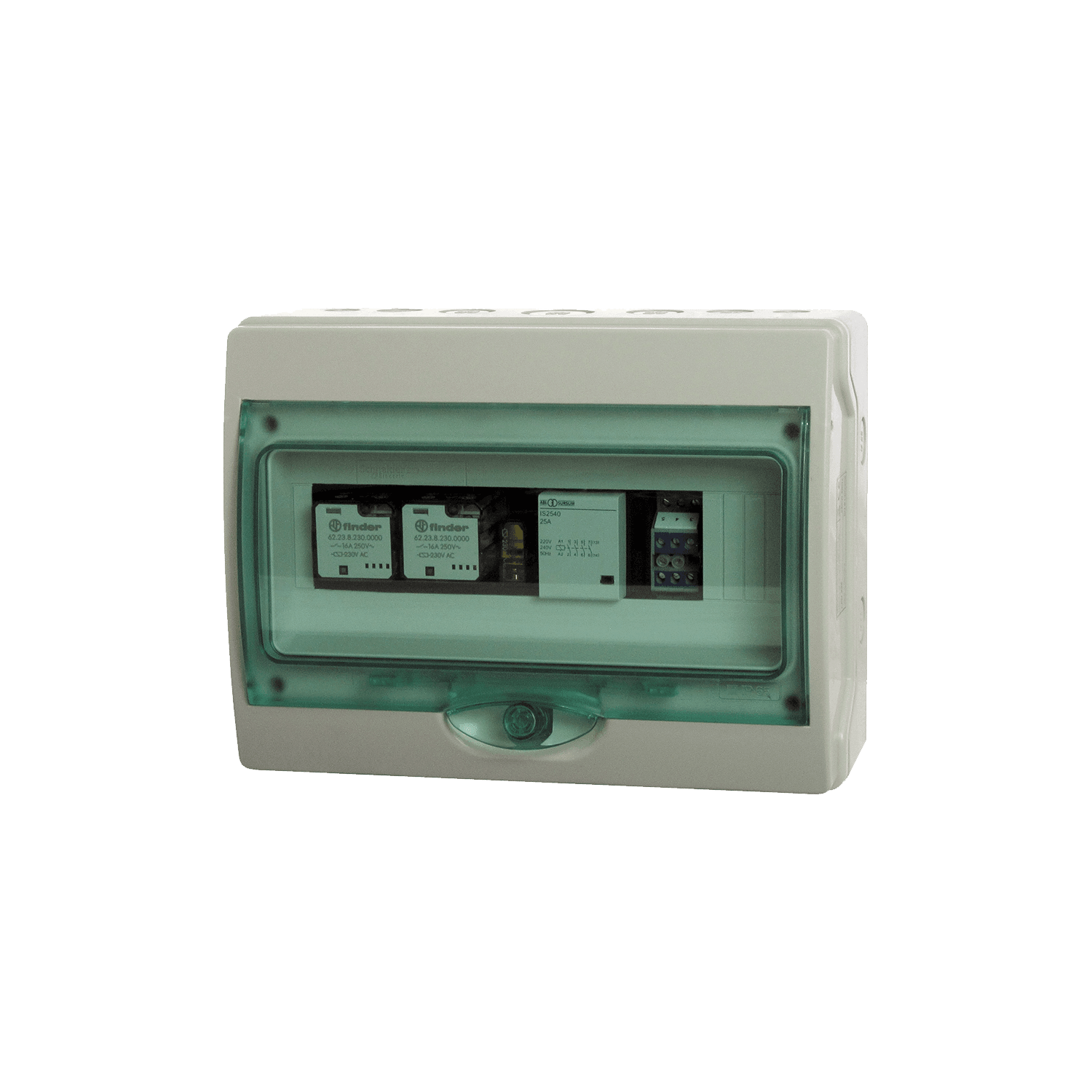

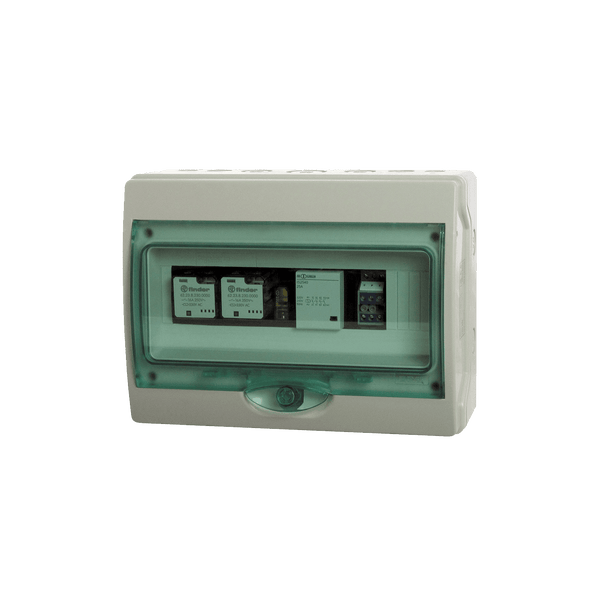

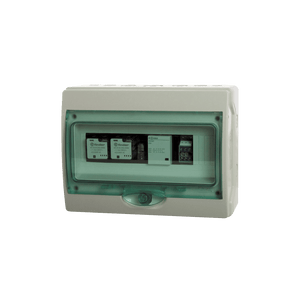

Der Automatische Umschalter + Wechselrichter + RCBO-Schutzschalter LAU 325 F ist eine automatische AC-Umschalteinheit für das Bordnetz von Yachten, die zwischen Landanschluss, Wechselrichter und Generator umschaltet und dank integriertem RCBO-Schutzschalter (25 A / 30 mA) zusätzlich für Fehlerstromschutz sorgt.
- Automatische Umschaltung zwischen drei 230-V-Quellen ohne manuelles Eingreifen im Schaltschrank
- Integrierter RCBO-Schutzschalter erspart einen separaten FI/LS-Schalter im Umschaltkreis
- Generator-Eingang bis 25 A (6 kW), Land und Wechselrichter bis 16 A belastbar
- Gehäuse bietet Raum für den Messwandler ACW – Energie-Überwachung im P-BUS System nachrüstbar
Die LAU 325 F übernimmt auf Yachten die automatische Umschaltung zwischen drei AC-Quellen: Landanschluss, Wechselrichter und Generator. Fällt eine Quelle aus, schaltet die Philippi-Einheit selbstständig auf die nächste verfügbare Quelle um, sodass Verbraucher im Bordnetz durchgehend versorgt bleiben. Zusätzlich zur reinen Umschaltfunktion schützt der werkseitig integrierte RCBO-Schutzschalter mit 25 A / 30 mA Mensch und Bordnetz vor Fehlerströmen, sodass kein separater FI-Schutzschalter verbaut werden muss.
Gegenüber der Basisvariante LAU 325 bietet die LAU 325 F damit ein Plus an Sicherheit bei identischen Abmessungen. Das Gehäuse bietet zudem Raum für die Aufnahme eines Messwandlers ACW, sodass sich eine Energie-Überwachung jederzeit nachrüsten lässt. Philippi liefert die LAU 325 F mit Schnittstelle für das P-BUS System, wofür das ACE-T-Kabel (Artikel-Nr. 5 0411 1161) benötigt wird.
| Merkmal | Wert |
|---|---|
| Artikel-Nr. | 011003251 |
| Nennspannung | 230 V / 50 Hz |
| AC-Eingang 1 / 2 (Land / Wechselrichter) | 16 A / 16 A |
| AC-Eingang 3 (Generator) | 25 A (6 kW) |
| RCBO (FI/LS) | 25 A / 30 mA, integriert |
| AC-Ausgang 1 / 2 | 25 A / 16 A |
| Schutzart | IP X4 |
| Abmessungen (B x H x T) | 266 x 200 x 115 mm |
| P-BUS-Schnittstelle | ja, ACE-T-Kabel erforderlich (Art.-Nr. 5 0411 1161) |
Die LAU 325 F ist Teil der Philippi Landanschlusseinheiten-Baureihe (LAU 216 / LAU 325 / LAU 340) und die Schutzschalter-Variante der LAU 325.
Was unterscheidet die LAU 325 F von der LAU 325?
Die LAU 325 F hat zusätzlich einen integrierten RCBO-Schutzschalter (25 A / 30 mA) und Raum für den Einbau eines Messwandlers ACW.
Wie hoch ist die Strombelastbarkeit am Generator-Eingang?
Max. 25 A, entsprechend 6 kW.
Kann ich einen Messwandler nachrüsten?
Ja, das Gehäuse bietet dafür bereits Raum.
Bei Fragen zur Kompatibilität mit Ihrem Bordnetz beraten wir Sie gerne.
