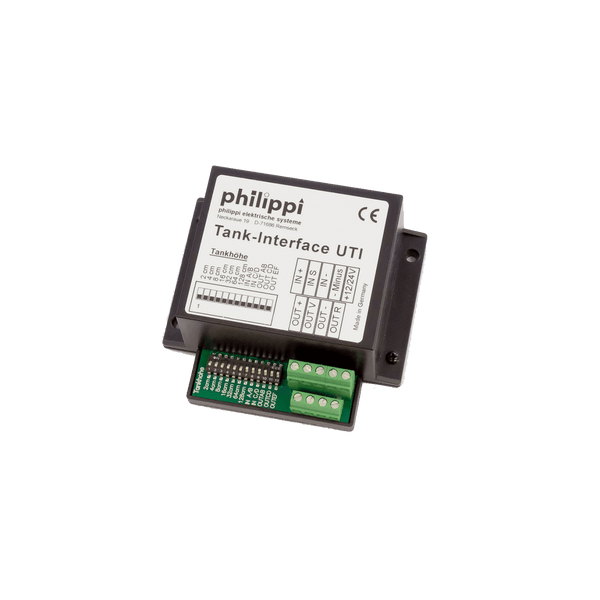

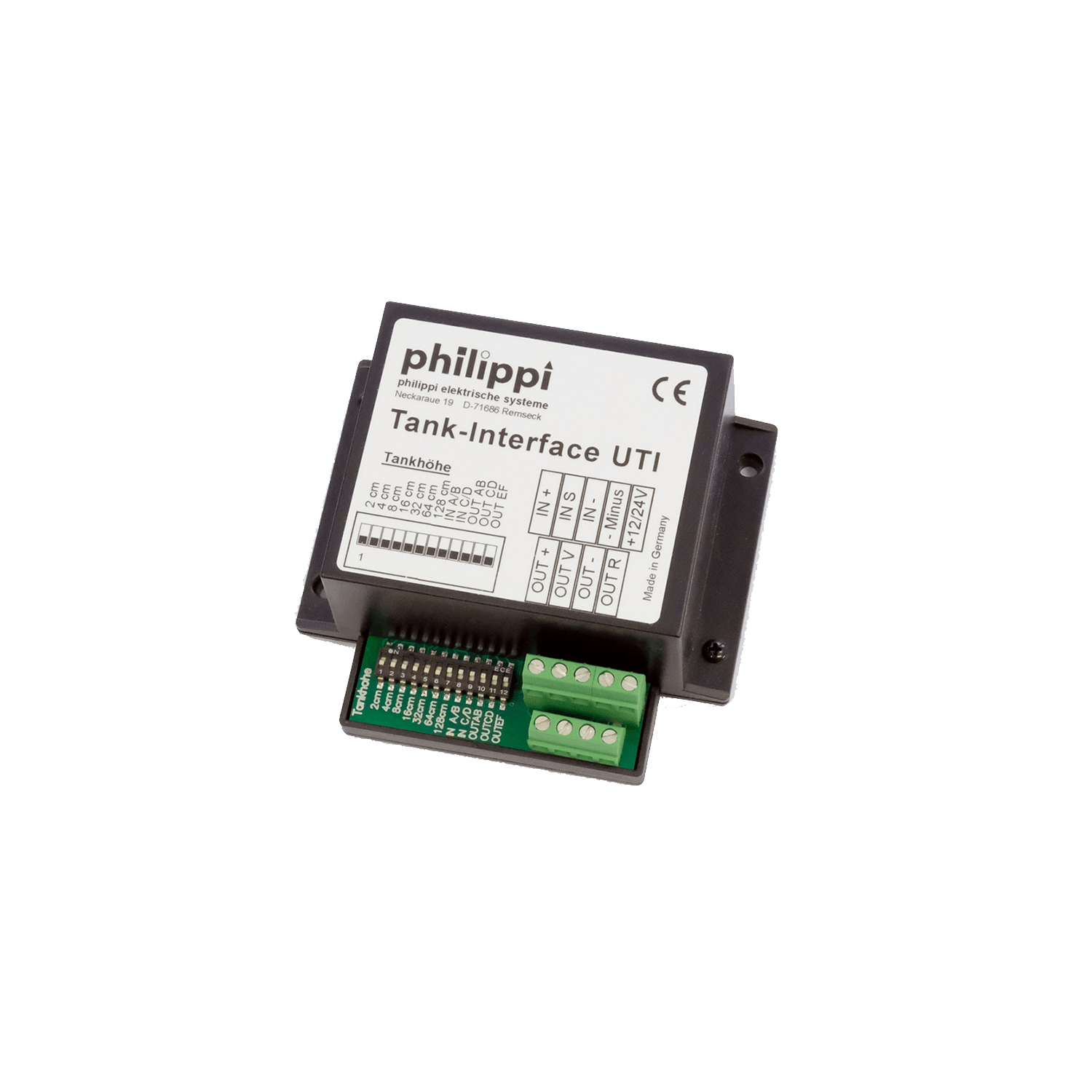

Zum Anschluss der Tanksonden TDS, TDN, TDT an analoge Rundinstrumente mit Spannungs- bzw. Widerstandseingang wird das Interface UTI benötigt. Es wandelt das 4 – 20 mA Signal der Tanksonde in ein Spannungs- (0,5 –2,5 V) bzw. Widerstandssignal (10 – 180 ?) um. Zusätzlich lässt sich die Tankhöhe am Interface einstellen, damit das Vollsignal der Tanksonde TDS, TDN, TDT zur Anzeige passt.
Das Universal-Tankinterface kann eingesetzt werden, um analoge Messinstrumente an verschiedene Tankgebersysteme anzupassen. Es sind beliebige Kombinationen möglich, z. B. eine Wandlung von 10 – 180 ? nach 240 – 33 ?.
Folgende Tankgebersysteme können angeschlossen werden:
. Tankgeber mit Widerstandssignal 10 – 180 ? bzw. 240 – 33 ?
. Tankgeber mit Spannungsausgang 0 – 10 V
. Tankgeber mit Stromsignal 4 – 20 mA
Folgende Messinstrumente können angeschlossen werden:
. Instrumente mit Widerstandseingang 10 – 180 ? bzw. 240 – 33 ?
. Instrumente mit Spannungseingang
Betriebspannung: 10 – 30 V DC
Stromaufnahme: 10 mA
Ausgangssignale: 10 – 180 ?, 240 – 33 ?, 0,5 – 2,5 V
Abmessungen: B 130 x H 80 x T 42 mm
⚠️Sicherheitsdatenblatt unter Downloads zu finden!
Downloads
Deutsche Downloads
FAQ
Ja dies ist möglich. Dafür muss bei der Bestellung der Schalttafel die benötigte Sicherungsgröße pro Stromkreis angegeben werden.
Ja vor jede Schalttafel muss eine Hauptsicherung in die Zuleitung zur Schalttafel nahe der Batterie integriert werden.
Ja, es können alle im Marine und Fahrzeugbereich üblichen Geber angeschlossen werden.
