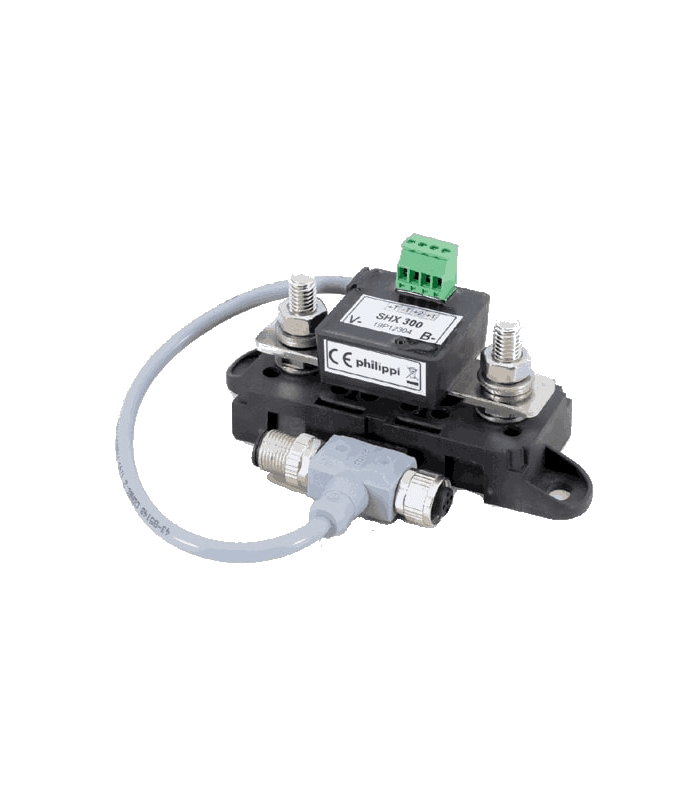

Shunt de gestion de batterie numérique à monter dans le câble négatif de la batterie.
Le shunt de gestion de batterie SHX permet de saisir avec précision le courant, la tension et la capacité de la batterie raccordée. Le P-BUS isolé galvaniquement permet de saisir les données de la batterie, même pour les groupes de batteries isolés du réseau de bord (par ex. batterie de secours pour les installations radio ou pour les entraînements électriques). Le shunt actif SHX calcule la capacité actuelle de la batterie à partir des valeurs de courant et de tension mesurées en continu et le System Monitor l’affiche en couleur dans le symbole de la batterie.
L’alimentation électrique est assurée par le câble de mesure de la tension. Boulon de raccordement M8.
Courant admissible : 300A, 600A 1min, 1500A 0,5s.
Consommation de courant : 20 mA (5 mA sleep-mode)
Tension de service : 8-64 V
Plage de mesure : 10 mA – 300 A
Dimensions : L 118 x l 40 x H 65 mm
